地表径流监测系统 水土流失自动监测系统
参考价:¥45000

型号:TH-LS2

更新时间:2024-04-01  |  阅读:800

详情介绍

地表径流监测系统可以根据雨量/径流变化特征,在径流垂直分布泥沙测量口,实时测量径流含沙量,对现在水土流失情况进行精准预警。


一、产品简介

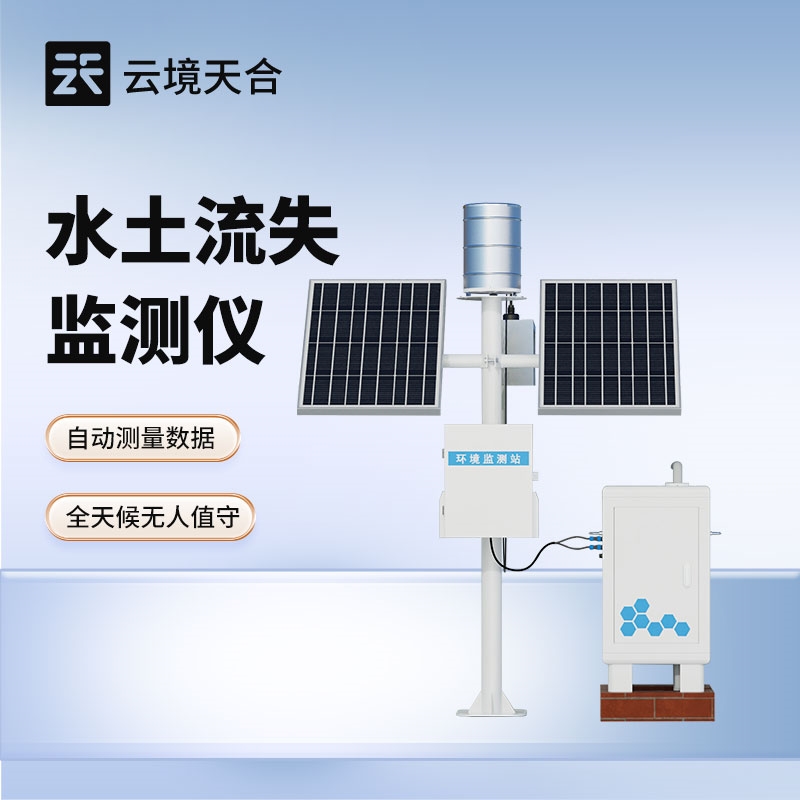

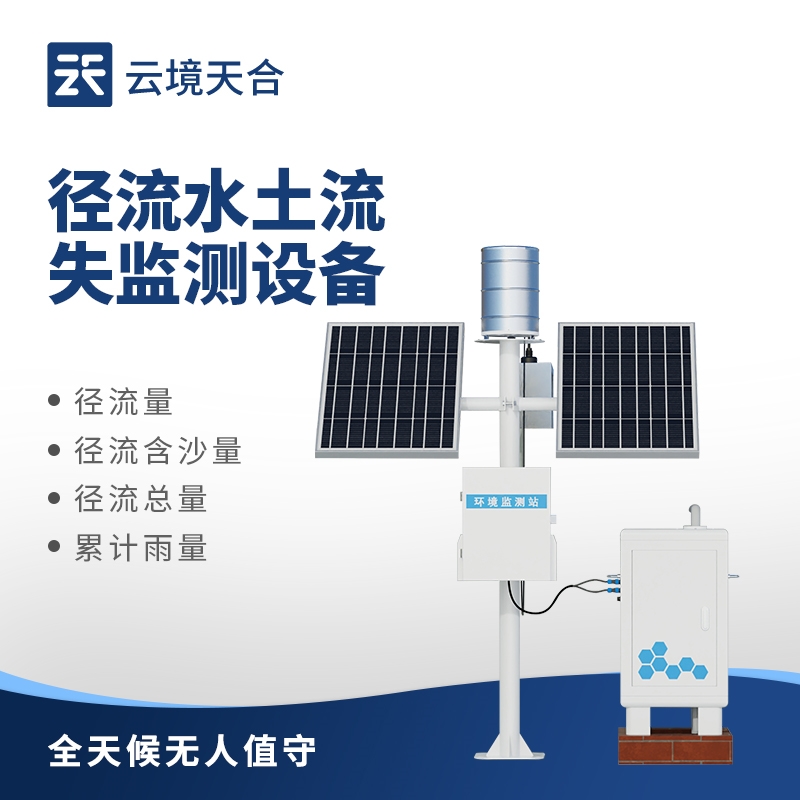

地表径流监测系统主要是由工作管理/数据采集存储主控机、含沙量测量传感器、地表流量传感器组件组成。由地表流量传感器组件自动测量地表流量,通过中心控制计算机软件及参数设置计算随时间变化的地表径流流量,得到径流流量的实时变化过程。含沙量测量传感器在系统设计中,根据径流变化特征,在径流垂直分布泥沙测量口,实时测量径流含沙量。

通过工作管理/数据存储软件和主控机控制管理各个传感器测量得到的泥沙含量、径流量的过程数据并进行数据的存储,向管理监测中心远程传输测量数据。

二、工作原理

采用工业控制级标准,含ARM处理器开发的智能控制管理、数据采集/存储的控制器。系统可在太阳能电池支

持下工作。正常情况下,系统处于休眠状态。在有降雨或径流产生时,系统自动上电启动,各传感器开始工作,系统按照设定的工作要求测量、采集存储传感器数据。系统自备硬盘,可以存储大量数据。通过通讯口可实时动态向上位计算机机传输各传感器测量结果。也可以应上位计算机的要求,向上位计算机发送存或清除存储的数据。上位计算机可以显示转换后的泥沙含量、径流量、输沙量的过程数据和下载的历史记录数据。并可以生成Excel表格。、

三、设备维修及保养

降水经过收集后进入集水箱,达到一定水位后经过流量计与放水阀1流入漏斗,待漏斗里面的水集满后再经放水阀2流出,当降水量过大时,水从溢流阀流出,因此该径流仪需要定期检查维护与保养确保水路通畅,保养内容如下:

1.使用前确保零件齐全,螺钉拧紧,预防运输安装过程中造成螺丝松动而造成设备异常;

2.定期拆开集水箱,拧出径流仪顶部四颗安装螺丝即可拆下集水箱,检查里面是否有泥沙、杂质等,若含有较多泥沙杂质,可卸下溢流阀并加水冲洗干净,建议每半年一次;

3.当发现通过放水阀的水流减少甚至不通水时,拔掉与放水阀1、2连接的电线,拧出放水阀,清理放水阀里面的杂质;然后安装回原样;

4.尽量保持设备内部清洁,称重部分不得堆积杂物,泥沙等,若有请及时清理。

四、技术参数

泥沙含量

0.5—100千克/立方米<5%

0.8—200千克/立方米<10%

当前流量

0.1升/秒~99999.99米/小时<5%

径流流量

3—2400毫升/秒<3%

采样频率

1—10分钟

工作温度

0(不结冰)—60度

使用寿命

5年

功率

5瓦
